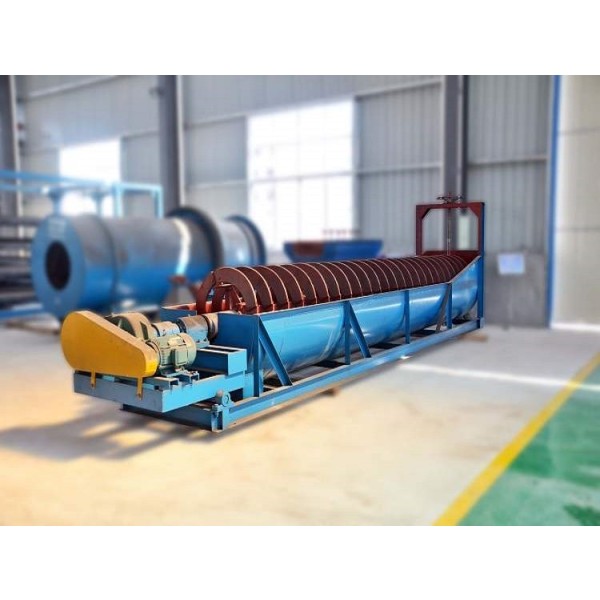

Clasificador espiral

Descripción general del clasificador de espiral

El clasificador en espiral es un equipo de clasificación mecánica tradicional, ampliamente utilizado en la planta de procesamiento de minerales y el molino para formar un sistema de molienda de circuito cerrado, el papel principal se basa en la diferencia en la velocidad de sedimentación de las partículas minerales en el líquido, los productos de molienda se separan en desbordamiento (productos finos calificados) y arena de retorno (productos gruesos no calificados).

Su función principal consiste en elevar mecánicamente la arena gruesa sedimentada y devolverla al molino para que se vuelva a moler mediante paletas en espiral, permitiendo al mismo tiempo que la calidad fina se descargue como rebosadero en la operación de clasificación posterior. Además de utilizarse principalmente como preclasificador y clasificador de control, también puede emplearse para lavar, deslimar y deshidratar minerales que contengan arcilla.

Debido a su estructura simple, operación conveniente, trabajo fiable, y el tanque de clasificación tiene un gran ángulo de inclinación para facilitar la conexión con el molino de auto-flujo, por lo que es el tipo más comúnmente utilizado de clasificador mecánico.

Estructura y principio de funcionamiento del clasificador en espiral

1. Composición de la estructura:

• Tolva inclinada rectangular: el ángulo de inclinación de la parte inferior de la tolva es generalmente de 12°~18,5°, y la parte inferior es semicircular.

• Eje en espiral: 1 o 2 ejes longitudinales están instalados en la canaleta, y los ejes están equipados continuamente con paletas en espiral. Las palas de doble espiral están diseñadas para girar hacia el exterior.

• Mecanismo de transmisión: situado en el extremo superior del equipo, acciona el eje en espiral para que gire.

• Dispositivo de elevación: situado en el bastidor en el extremo inferior de la artesa, puede levantar el eje en espiral cuando se detiene para evitar que el mineral entierre las palas en espiral, y también puede ajustar la separación entre las palas y el fondo de la artesa.

2. principio de funcionamiento:
El lodo se alimenta desde el lado del cuerpo de la artesa. En la parte inferior de la artesa se forma una zona de decantación y clasificación:

• Partículas gruesas: velocidad de sedimentación rápida, se hunden en el fondo de la artesa, son empujadas a la parte superior de la canaleta inclinada por la pala espiral giratoria, y luego descargadas después de la deshidratación durante el transporte, y devueltas al molino como arena de remolienda para una nueva molienda.

• Partículas finas: velocidad de sedimentación lenta, demasiado tarde para sedimentar, arrastradas por la corriente superficial del flujo de lodo, descargadas a través del vertedero de desbordamiento al final de la canaleta, se convierten en productos de desbordamiento, enviados al siguiente proceso de beneficio.

Clasificación principal y características del clasificador en espiral

Según la altura del vertedero de desbordamiento (es decir, la altura del nivel del líquido clasificador), el clasificador en espiral puede dividirse en tres tipos:

Resumen y aplicación

El clasificador en espiral es un equipo de clasificación clásico y fiable, cuya principal ventaja es la capacidad de transportar y devolver mecánicamente los sedimentos de grano grueso en un eficaz ciclo de circuito cerrado con la máquina trituradora. Aunque en los últimos años tiende a ser sustituido por el hidrociclón en algunas áreas de aplicación, sus características de funcionamiento estable, operación sencilla y sin necesidad de presión adicional hacen que siga desempeñando un papel insustituible en muchas plantas de procesamiento de minerales, especialmente en el tratamiento de materiales más gruesos o la necesidad de hacer deslimación y deshidratación al mismo tiempo.
