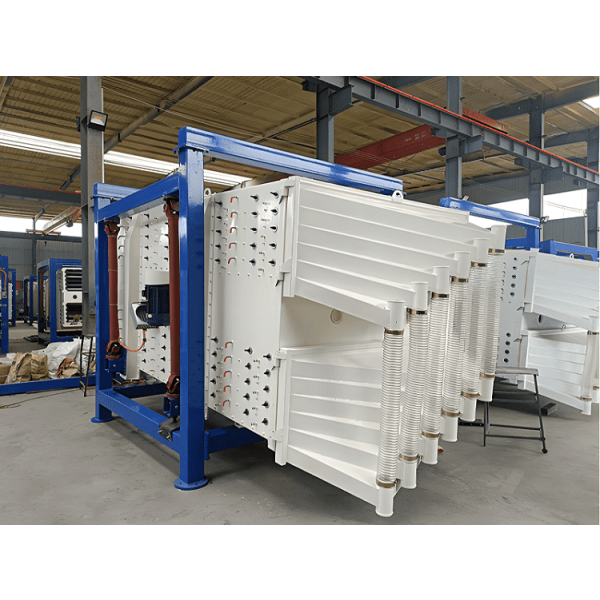

Visión general de la criba vibratoria oscilante cuadrada
El tamiz vibratorio cuadrado (también conocido como tamiz vibratorio reciprocante, tamiz vibratorio de precisión ) es un tipo de equipo de tamizado de alta precisión y eficiencia que combina el movimiento compuesto de vibración y balanceo. Logra una clasificación precisa de gránulos, polvos y materiales en suspensión, simulando la acción de cribado manual tradicional, es decir, un movimiento suave de vaivén y balanceo.
Sus características principales son alta precisión de cribado, gran capacidad, sin destruir la estructura de partículas del material, ampliamente utilizado en la industria química, metalurgia, metales no ferrosos, alimentos, abrasivos y otras industrias que requieren alta eficiencia y precisión de cribado.
Características técnicas de la tamizadora oscilante cuadrada
-
Alta precisión y alto rendimiento: el movimiento de oscilación único hace que el material en la superficie de la criba se disperse completamente y se acerque a los orificios de la criba, lo que mejora significativamente la eficiencia y la precisión del cribado.
-
Funcionamiento suave y larga vida útil: diseño razonable, estructura robusta, movimiento suave, pequeño impacto en la base del equipo y los materiales, funcionamiento suave y fiable y larga vida útil.
-
Ahorro de energía y protección del medio ambiente: bajo consumo de energía, bajo nivel de ruido, menos fugas de polvo, en línea con los requisitos de producción respetuosa con el medio ambiente.
-
Bastidor de malla único y dispositivo de limpieza de malla: el diseño especial del bastidor de malla y el sistema de limpieza de malla, como la bola de rebote, pueden evitar eficazmente que la criba se atasque, prolongar la vida útil de la criba y mantener una alta productividad y alta precisión.
-
Diseño modular, fuerte flexibilidad: una sola capa, multi-capa (hasta 5 capas) pueden ser elegidas a voluntad, y el puerto de descarga puede ser ajustado por rotación de 360°, lo cual es fácil de arreglar y conectar con la línea de ensamblaje.
-
Fácil mantenimiento, bajo costo: adopta la producción estandarizada y profesional de accesorios de criba vibratoria, fácil de reemplazar, operación segura y confiable, ahorrando costos de mantenimiento.
-
Amplia aplicabilidad: puede tamizar efectivamente materiales en varias formas como gránulos, polvos, lodos, etc.
Principio de funcionamiento de la tamizadora oscilante cuadrada
El principio de funcionamiento de la tamizadora oscilante cuadrada es esencialmente impulsado por la estructura de rueda excéntrica del motor, generando una fuerza de inercia recíproca alrededor del eje fijo cambia.
Después de que el equipo se pone en marcha, esta fuerza de inercia hace que la caja del tamiz (cuerpo de sacudida) produzca una sacudida de vaivén en forma de cuna. La superficie del tamiz y la caja de tamizado en su conjunto realizan oscilaciones periódicas, impulsando el material sobre la superficie del tamiz para producir un movimiento direccional y de salto.
En este proceso
-
Las partículas más pequeñas que las del agujero del tamiz tienen más oportunidades de pasar a través del agujero del tamiz, convirtiéndose en el material del tamiz.
-
El material más grande que los agujeros en el continuo volteo y salto, a lo largo de la superficie del tamiz para avanzar, y en última instancia descargado por el puerto de descarga, se convierte en el material del tam iz.
La superficie del tamiz suele estar dispuesta horizontalmente o ligeramente inclinada (0°-5° ), y el ángulo de inclinación puede ajustarse para adaptarse a las diferentes características del material.
Tabla de parámetros técnicos principales de la criba vibratoria cuadrada
| Modelo |
Área efectiva de cribado (m²) |
Potencia (kw) |
Ángulo de inclinación de la superficie de cribado (°) |
Número de capas |
Frecuencia de rotación (r/min) |
Carrera de la caja de criba (mm) |
| POZO-1030 |
3 |
3 |
5-8 |
1-5 |
180-260 |
25-60 |
| WELL-1036 |
3.6 |
3 |
5-8 |
1-5 |
180-260 |
25-60 |
| POZO-1230 |
3.6 |
4 |
5-8 |
1-5 |
180-260 |
25-60 |
| POZO -1236 |
4.32 |
4 |
5-8 |
1-5 |
180-260 |
25-60 |
| POZO-1530 |
4.5 |
5.5 |
5-8 |
1-5 |
180-260 |
25-60 |
| POZO-1536 |
5.4 |
5.5 |
5-8 |
1-5 |
180-260 |
25-60 |
| POZO-1830 |
5.4 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
| POZO -1836 |
6.48 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
| POZO-2030 |
6 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
| POZO-2036 |
7.2 |
7.5 |
5-8 |
1-5 |
180-260 |
25-60 |
Nota: WELL-2036 es el modelo con la mayor superficie efectiva de cribado de la lista. El ángulo de inclinación de la superficie de cribado, la frecuencia de rotación y la carrera de la caja de cribado son parámetros ajustables, que pueden configurarse de forma óptima en función de las características del material para conseguir el mejor efecto de cribado.
