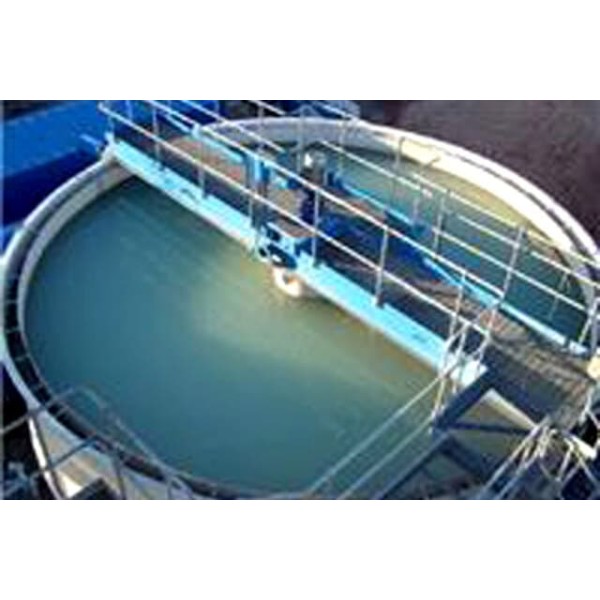

Espesador de alta eficacia tipo GX

Descripción del producto

El espesador de alta eficiencia de la serie GX es un revolucionario equipo de separación sólido-líquido, cuya principal ventaja radica en la perfecta combinación de una gran capacidad de procesamiento y un flujo inferior de alta concentraciónsin necesidad de añadir floculante. A través de la innovación estructural única y el sistema de accionamiento inteligente, el espesador de alta eficiencia serie GX mejora significativamente la eficiencia de sedimentación y la economía de operación, que es ampliamente utilizado en la concentración de concentrados, deshidratación de relaves y tratamiento de aguas residuales en la minería, metalurgia, industria química, industria del carbón, etc. Es una opción ideal para la moderna planta de procesamiento de minerales para mejorar la calidad y la eficiencia.

Valor principal

• Alta eficiencia y ahorro de energía: la capacidad de procesamiento es un 30-50% superior a la de los equipos tradicionales, y el consumo de energía es un 20% inferior.

• Alta concentración del flujo inferior: la concentración del flujo inferior se incrementa en un 15-25% de media, lo que reduce en gran medida la carga de filtración o secado posterior.

• Protección ecológica del medio ambiente: no se requiere floculante o se requiere una cantidad pequeña, lo que reduce los costes de funcionamiento y la contaminación química.

• Inteligente y estable: control de velocidad por conversión de frecuencia, accionamiento de doble motor, funcionamiento suave y fiable, alto grado de automatización.

Características tecnológicas principales

1. Diseño estructural innovador

• Tambor receptor más largo (1,7-4,4 m): amortigua eficazmente el impacto de la alimentación de mineral, hace que el lodo entre suavemente en la zona de decantación y proporciona un entorno previo a la decantación de las partículas sólidas.

• Bandeja receptora de gran diámetro (30% mayor): aumenta considerablemente la zona de decantación inicial, evitando el fenómeno de "flotación" y mejorando la capacidad de procesamiento.

• Tanque de almacenamiento de desgasificación exclusivo: puede eliminar eficazmente más del 95% de las burbujas de aire arrastradas en el lodo, evitando que las burbujas de aire se agiten y destruyan la capa de sedimentación, y garantizando que el proceso de sedimentación sea estable y eficiente.

2. Sistema de accionamiento inteligente

• Configuración de doble motor:

  • Motor de accionamiento principal (1.5-7.5kW): proporciona la potencia principal para la rotación del marco de la grada.

  • Motor de elevación (0.8-5.5kW): eleva automáticamente el marco de la grada en caso de sobrecarga para proteger la seguridad del equipo.

• Conversión de frecuencia de regulación de velocidad continua: la velocidad de rotación del marco de la grada se puede ajustar con precisión dentro del rango de 0,13 - 1,1 r / min, que puede ser flexiblemente adaptado a los requisitos de diferentes propiedades de los purines y la concentración.

Tabla de parámetros técnicos

Nota: La capacidad de procesamiento varía en función de la densidad del material, el tamaño de las partículas, la viscosidad y otras características. La tabla muestra los valores de referencia para lodos comunes.

Guía de selección y aplicación

• Condición de trabajo estándar (sin floculante): seleccione directamente el modelo correspondiente según la capacidad de tratamiento.

• Sedimentación mejorada (añadir floculante): marque "+FY " después del número de modelo, y le proporcionaremos soluciones de sistemas de dosificación.

• Materiales especiales (alta viscosidad, fácil formación de espuma): se recomienda elegir un modelo más grande para garantizar un margen de rendimiento suficiente.

• Aplicaciones típicas:

  • Minerales metálicos: concentración y deshidratación de concentrado de mineral de hierro, concentrado de cobre, concentrado de plomo y zinc.

  • Minerales no metálicos: concentración de lodos de fluorita, barita y caolín.

  • Industria del carbón: tratamiento y recuperación de agua de lodos de carbón.

  • Ámbito de la protección del medio ambiente: concentración y clarificación de aguas residuales y lodos industriales.

Instalación y mantenimiento

Puntos de instalación

• Requisitos de cimentación: la desviación del nivel de cimentación debe ser ≤ 2 mm/m.

• Calibración de la columna central: el error de verticalidad de la columna central debe ser ≤ 1/1000.

• Prueba de estanqueidad: una vez instalado el equipo en su lugar, debe llenarse de agua para realizar una prueba de estanqueidad de al menos 24 horas antes de su funcionamiento de prueba.

Mantenimiento

• Inspección diaria (semanal/mensual)

  • Comprobar el desgaste de los dientes y los brazos del rastrillo.

  • Comprobar la corriente de funcionamiento del motor y confirmar que no hay fluctuaciones anormales.

• Mantenimiento regular (trimestral/anual ):

  • Sustituir trimestralmente el aceite lubricante del reductor.

  • Comprobar anualmente el estado de la capa anticorrosiva del cuerpo del tanque y de la estructura de acero y repararla a tiempo.

Verificación del valor para el cliente

1. Proyecto de tratamiento de residuos de mineral de hierro a gran escala

   • Equipo: GX-12

   • Efecto: la capacidad de tratamiento alcanza las 650 t/d, la concentración de la corriente de fondo es estable en un 68% (mejorada en un 18%), el ahorro anual de energía es de 32.000 kWh, y los beneficios económicos son notables.

2. Proyecto de tratamiento en circuito cerrado del agua de lodos de carbón en una planta de lavado de carbón

   • Equipo: GX-7.5

   • Efecto: capacidad de tratamiento de 350 t/d, calidad del agua de desbordamiento clara, turbidez ≤ 50 NTU, puede reciclarse directamente, los costes operativos integrales se reducen en un 25%.

Nuestro compromiso de servicio

• Consultoría profesional: proporcionar servicios gratuitos de diseño de plan de proceso y selección de equipos.

• Instalación precisa: enviar ingenieros experimentados para la guía de instalación in situ y la puesta en marcha.

• Garantía de piezas de repuesto: suministro a largo plazo de dientes de rastrillo, reductor y todas las demás piezas de desgaste para garantizar la vida útil del equipo.

• Modificación y actualización: proporcionamos un servicio de modificación de alta eficiencia para su espesador tradicional existente con el fin de obtener el máximo beneficio con la mínima inversión.

Con su excelente rendimiento y fiabilidad, el espesador de alta eficiencia tipo GX se ha convertido en la primera opción para la actualización en la industria. Póngase en contacto con nosotros para obtener soluciones personalizadas de separación sólido-líquido.
