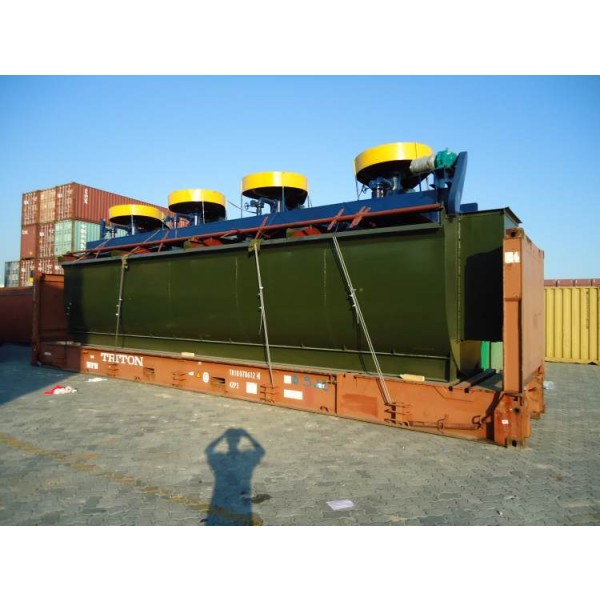

Unidad de flotación tipo XCF-KYF (Tipo de agitación mecánica aireada) Descripción general del producto
La unidad de flotación XCF-KYF es una solución de flotación energéticamente eficiente para plantas modernas de procesamiento de minerales a gran escala, que consiste en una máquina de flotación XCF (lodo autoabsorbente) y KYF (alimentación de corriente directa). La unidad adopta un tanque innovador en forma de "U" y un diseño de impulsor cónico de gran diámetro y baja velocidad, realizando un flujo simple con configuración horizontal y sin necesidad de bombas de espuma. Tiene ventajas significativas como gran capacidad de procesamiento, bajo consumo de energía, bajo consumo de productos químicos, fácil operación y mantenimiento, etc., lo que la convierte en una opción ideal para operaciones de desbaste y barrido en plantas de procesamiento de minerales a gran escala.
Principio de funcionamiento sinérgico de la unidad
La unidad XCF-KYF consigue un alto rendimiento gracias a la perfecta coordinación de los dos tipos de depósito:
-
Succión y puesta en marcha de la pulpa: La máquina de flotación tipo XCF como tanque de succión, con su estructura de impulsor única, puede autoabsorber la pulpa y la espuma de la etapa anterior sin necesidad de configurar bombas de espuma, para así poner en marcha el flujo horizontal de todo el circuito de flotación.
-
Aireación y clasificación: La máquina de flotación tipo KYF, como tanque de corriente continua, depende del aire a baja presión suministrado por un soplador externo, que se alimenta uniformemente a través del dispersor de aire intermedio. El impulsor cónico de gran diámetro lleva a cabo una fuerte mezcla, generando un gran número de burbujas de aire micro-finas para lograr una separación eficiente de los minerales.
-
Transporte de lodo mineral: El lodo mineral fluye de forma natural en la unidad basándose en la diferencia de nivel de líquido formada por la configuración horizontal, con un flujo suave y un consumo de energía extremadamente bajo.
-
Recogida de espuma: La espuma mineralizada se raspa constantemente mediante el mecanismo rascador para obtener el producto concentrado.
Ventajas del núcleo del producto
| Diseño estructural y ventajas de flujo |
Rendimiento y ventajas económicas |
| Diseño sinérgico original: XCF autocebante y KYF DC complementan sus ventajas mutuamente, formando un circuito sin bomba de alta eficiencia. |
Importante efecto de ahorro de energía: el diseño del impulsor de gran diámetro y baja velocidad puede ahorrar entre un 30 y un 50% de energía en comparación con la máquina de flotación tradicional. |
| " Cuerpo del tanque en forma de U: buena circulación del lodo, evitando eficazmente la deposición de arena y la acumulación de mineral. |
Bajo consumo de productos químicos: excelente circulación de la pulpa y el rendimiento de dispersión de aire puede ahorrar 10-15% de los productos químicos. |
| Configuración horizontal: flujo sencillo, configuración compacta de la planta y baja inversión de capital. |
Enorme capacidad de procesamiento: gran volumen de tanque único, especialmente adecuado para plantas modernas de tratamiento de minerales a gran escala. |
| Sistema de impulsor de alta eficiencia: impulsor cónico + rotor de palas cortas, gran fuerza de mezcla, bajo desgaste y larga vida útil. |
Alta tasa de recuperación: el nivel estable del lodo y la aireación uniforme garantizan una alta tasa de recuperación de la separación. |
| Sin bomba de espuma: el depósito XCF autoceba el lodo, eliminando por completo la alta tasa de fallos de la bomba de espuma y sus costes de mantenimiento. |
Funcionamiento estable: alto grado de automatización, fácil manejo y control, funcionamiento muy fiable. |
Tabla de parámetros técnicos de la máquina de flotación tipo XCF (tanque de inhalación)
| Modelo |
Volumen efectivo (m³) |
Capacidad de procesamiento (m³/min) |
Diámetro del impulsor (mm) |
Velocidad del impulsor (r/min) |
Volumen máximo de llenado (m³/m²-min) |
Potencia del motor mezclador (kw) |
Peso del depósito único (kg) |
| XCF-1 |
1 |
0.2 - 1.0 |
400 |
358 |
2.0 |
5.5 |
1154 |
| XCF-2 |
2 |
0.4 - 2.0 |
470 |
331 |
2.0 |
7.5 |
1659 |
| XCF-3 |
3 |
0.6 - 3.0 |
540 |
540 266 |
2.0 |
11 |
2259 |
| XCF-4 |
4 |
1.2 - 4.0 |
620 |
215 |
2.0 |
15 |
2669 |
| XCF-8 |
8 |
3.0 - 8.0 |
720 |
185 |
2.0 |
22 |
4435 |
| XCF-16 |
16 |
4.0 - 16.0 |
860 |
160 |
2.0 |
37 |
6568 |
| XCF-24 |
24 |
4.0 - 24.0 |
950 |
153 |
2.0 |
45 |
8000 |
| XCF-38 |
38.0 - 38.0 |
10.0 - 38.0 |
1050 |
148 |
2.0 |
45 |
11000 |
| XCF-40 |
40 |
10.0 - 38.0 |
1050 |
138 |
2.0 |
55 |
17500 |
| XCF-50 |
50 |
10.0 - 45.0 |
1120 |
110 |
2.0 |
75 |
22000 |
| XCF-70 |
70 |
13.0 - 50.0 |
1200 |
103 |
2.0 |
90 |
26200 |
*Nota: Los parámetros del tanque DC tipo KYF suelen coincidir con los del tanque XCF de la misma especificación en términos de impulsor y potencia para garantizar un flujo suave. La potencia del motor del rascador suele ser de 1,1-1,5 kW, y el soplador es un equipo de apoyo externo, que debe seleccionarse por separado en función del volumen total de llenado de la unidad, y la presión de aire debe ser ≥ el valor de "presión de aire del soplador" del modelo correspondiente. *Principales áreas de aplicación
Principales áreas de aplicación
-
Gran planta de tratamiento de minerales de metales no ferrosos: desbaste y barrido de cobre, plomo, zinc, molibdeno y otros minerales.
-
Clasificación de minerales de metales fer rosos: operación de flotación de mineral de hierro, mineral de manganeso.
-
Clasificación de minerales no metálicos: fluorita, fosforita, potasa, barita, etc.
-
Flotación de minerales de metales preciosos: recuperación de minerales de oro y plata.
Servicio de asistencia profesional
Proporcionamos a los clientes una gama completa de servicios acordes con la unidad:
-
Diseño del proceso y configuración de la unidad: de acuerdo con la naturaleza de su mineral y los requisitos de capacidad, proporcionamos el esquema óptimo de dosificación de los tanques XCF y KYF y el diseño del proceso.
-
Instalación y puesta en marcha: ingenieros experimentados se encargan de la instalación y puesta en marcha in situ para garantizar que la unidad alcanza el mejor rendimiento.
-
Evaluación y optimización del ahorro energético: proporcionamos análisis profesionales del consumo energético para ayudar a los clientes a maximizar los beneficios del ahorro energético.
-
Suministro de piezas de repuesto: suministro a largo plazo de impulsor original, estator, dispersor de aire y otras piezas de desgaste principales para garantizar un funcionamiento estable a largo plazo del equipo.
La unidad de flotación tipo XCF-KYF representa la dirección de alta eficiencia y ahorro de energía en la tecnología de flotación de hoy, y su diseño inteligente combina las ventajas de los dos tipos de tanque en uno, trayendo a los clientes importantes beneficios operativos y ventajas de costos. Elegir la unidad XCF-KYF es una sabia elección para construir una planta de procesamiento de minerales moderna, inteligente y de bajo costo.
