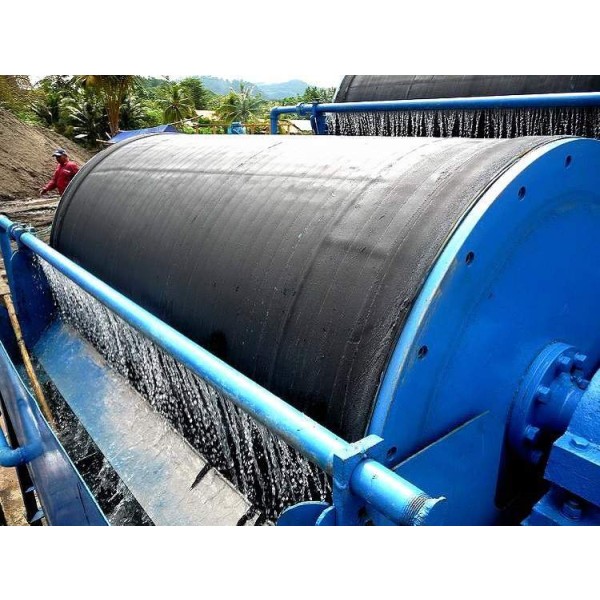

Separador magnético húmedo

Descripción del producto

El separador magnético por vía húmeda de imanes permanentes de la serie CTS(N.B) es un equipo de alta eficiencia diseñado para la clasificación de minerales magnéticos de grano fino. Esta serie de equipos adopta material magnético permanente de neodimio-hierro-boro (NdFeB) de tierras raras de alto rendimiento para construir el sistema magnético, que tiene las características de alta intensidad de campo magnético, campo magnético estable, excelente eficiencia de clasificación y fuerte adaptabilidad. Es ampliamente utilizado en la selección y purificación de minerales magnéticos como el mineral de hierro, mineral de manganeso, etc., así como la eliminación de hierro y purificación de minerales no metálicos como la arena de cuarzo, feldespato, caolín, etc., que es un equipo clave indispensable para la moderna planta de procesamiento de minerales.

Principio básico de funcionamiento

Después de que el lodo entre en el tanque de clasificación, las partículas minerales magnéticas se adsorben en la superficie del tambor de separación magnética giratorio bajo la acción de un campo magnético potente y de gradiente razonable. Al girar el tambor, los minerales magnéticos salen de la zona del campo magnético y, bajo la acción del agua de lavado, se separan del tambor y se convierten en concentrado. Los minerales no magnéticos (débilmente magnéticos) no se ven afectados por el campo magnético, y se descargan como relaves desde el otro extremo del tanque con el flujo de lodo, realizando así la separación eficiente de minerales magnéticos y no magnéticos.

Serie de productos y tipo de tanque

Según la estructura del sistema magnético
- Sistema magnético fijo: estructura simple, mantenimiento conveniente, conveniente para la clasificación húmeda de partículas finas de minerales magnéticos fuertes.
- Sistema magnético rotativo: con muchas veces de volteo magnético, puede desechar eficazmente las inclusiones de concreciones y piedras veteadas, con mayor precisión de clasificación, y es adecuado para la clasificación en seco de minerales magnéticos fuertes de grano fino.
Según el tipo de cuba (determina las características de clasificación y la granulometría aplicable):
| Tipo de cuba | Granulometría aplicable | Características y aplicaciones típicas | Características y aplicaciones típicas | Granulometría aplicable
| :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :---
| Tanques descendentes (CTS) | 6 - 0 mm | Alta capacidad, adecuado para operaciones de desbaste y concentración, baja ley de relaves. Tanque en contracorriente (CTN) | 6 - 0 mm
|Tanque contracorriente (CTN) | 0,6 - 0 mm | Alta recuperación, adecuado para concentración de minerales finos y recuperación de medios pesados. |Baño Semi Contracorriente (CTN)
| Baño Semi-Contracorriente (CTB) | 0,5 - 0 mm | Alto grado de concentrado, adecuado para la concentración de alta precisión de minerales ultra finos. | Baño de semi-contracorriente (CTB) | 0,5 - 0 mm

Ventajas y características técnicas

Sistema magnético de alto rendimiento:
- Adopta material magnético permanente NdFeB, la intensidad del campo magnético superficial es de hasta 1500-6000 GS.
- Diseño del circuito magnético optimizado por ordenador, gran profundidad del campo magnético, gradiente razonable, buen efecto de clasificación.
- Tasa de decaimiento decenal del rendimiento magnético < 3%, rendimiento estable y larga vida útil.
Control de clasificación inteligente:
- La velocidad del cilindro se puede ajustar de forma continua (10-50 rpm), adaptándose con flexibilidad a los diferentes minerales y requisitos de tamaño de partícula.
- El caudal y el nivel de los lodos pueden controlarse con precisión para optimizar las condiciones de clasificación.
- El sistema de lavado automático opcional garantiza un grado de concentrado estable.
Diseño de estructura duradera:
- La superficie del tambor está recubierta de acero inoxidable o caucho resistente al desgaste, que es resistente a la corrosión y a la abrasión.
- El revestimiento del depósito es de UHMW-PE, resistente al desgaste y antiadherente.
- El sistema de transmisión adopta grado de protección IP54, adaptándose al ambiente húmedo y duro, operación confiable.

Tabla de parámetros técnicos

Parámetros	Tipo CTB (semi-contracorriente)	CTS (Corriente descendente)	CTN (contracorriente)
Tamaño del tambor (diámetro × longitud mm)	Φ600-1200 × 800-3000	Φ600-1200 × 800-3000	Φ600-1200 × 800-3000
Capacidad de procesamiento (t/h)	5 - 100	10 - 120	5 - 80
Concentración de la alimentación (%)	20 - 35	25 - 40	15 - 30
Potencia del motor (kW)	3 - 22	3 - 30	3 - 18

Guía de selección

Escenarios de aplicación	Modelos y configuraciones recomendados
Concentración de mineral de hierro	Tanque de semi-contracorriente tipo CTB, fuerza del campo magnético 4000-5000GS, velocidad del cilindro 20-30rpm.
Extracción de hierro de arena de cuarzo	Tanque de contracorriente tipo CTN, fuerza del campo magnético 3000-4000GS, el tamaño de la alimentación debe controlarse a <0,3mm.
Desbaste de mineral de manganeso	Tanque en contracorriente tipo CTS, fuerza del campo magnético 3500-4500GS, la capacidad de procesamiento se puede aumentar en un 20% en comparación con otros tanques.

¿Por qué elegir la serie CTS(N.B)?

Clasificación de alta eficiencia: el potente sistema magnético de tierras raras y el diseño optimizado del tanque garantizan una alta recuperación y un alto grado de concentrado.
Estabilidad y durabilidad: los materiales de alta calidad y el diseño resistente al desgaste garantizan una larga vida útil y un bajo índice de fallos en condiciones de trabajo severas.
Flexible e inteligente: Velocidad ajustable y parámetros controlables, opciones inteligentes para satisfacer las necesidades de una producción refinada.
Adaptación profesional: tres tipos de depósitos y una gran variedad de especificaciones, pueden adaptarse a la solución más económica.
Fácil mantenimiento: El diseño modular hace que el mantenimiento rutinario y la inspección sean fáciles y cómodos, reduciendo eficazmente los costes de funcionamiento.
